一.特殊的果冻杯膜模切版
1．普通模切版
普通的纸张模切工艺是利用模切刀、压痕钢线等排成的模切版，在压力的作用下，将印刷品轧切成型的工艺。模切版的制作(俗称排刀)是指将模切刀。压痕钢线、海绵条等按照规定的要求，拼组在模切版上。
2．果冻杯膜模切版
SLA-230卷膜封口机配备的模切版是直接在钢板上浇铸制成的，能耐抗几十吨的压力，耐磨损、寿命长，一般情况下一年仅需更换一次，目前国内采用的多为从日本进口的产品。为了保证模切后的杯膜美观，常将刀口设计成锯齿状，固定在上模版上，利用一定的冲压力，先将卷膜刺穿再切断。其优点是磨损小，工作压力小，偏移位置小。缺点是切边不平齐，刀口容易出现缺口，造成膜切不断。模切刀的强度要求大于模槽的强度，同时还要具有一定的韧性，防止刀碰到模槽后折断。模切刀和模槽底部的间隙控制在0．05—0．50mm，可根据模切要求的灵敏度进行调整。根据模切版幅面的大小，这种浇铸模切版的价格一块在2000—3000元之间。
二.不同于纸张的果冻杯膜材料
果冻杯膜材料一般是由印刷层和热封层组成。到达SLA-230卷膜封口机的果冻杯膜材料其(9刷层已印上了事先设计好的图案；热封层主要是在高温作用下完成跟杯体黏合的过程。特殊的高档果冻杯膜材料由3层组成，即印刷层、黏结层和热封层。所以相对来说，杯膜材料的厚度较大。
果冻杯膜要求硬度较高，以防止起皱，并要具有一定的耐高温性。挺度也要求较高，以保证在模切过程中切完整，避免发生粘连现象。，般用于冷热饮杯或碗盖等的材料可以选择：PP．PE．PS、EPS、PSP、PET、PVC和铝箔复合材料，而做杯膜则常用NYLON。PL、PS、PP、铝箔膜、易撕膜、复合膜等卷筒材料。
三.果冻杯膜热封、模切工艺要点
1．工艺过程

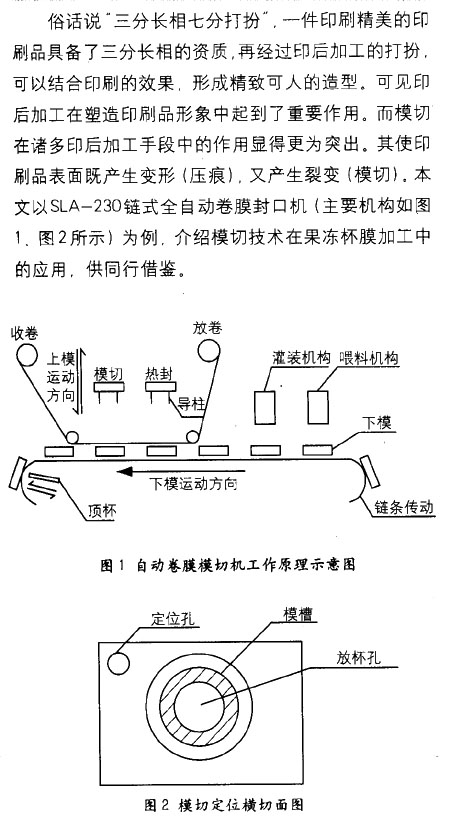

设备启动后，由PLC控制器发出指令传递到电机，电机驱动下模版向前运行一个行程后停止。同时PLC发送指令给上模版(包括喂料、灌装、热封、模切)，喂料、顶杯和灌装机构开始工作，完成喂料等工作；模切机的放卷机构开始将已经印刷了图文的卷材放开。卷材的展开与印刷过程的放卷原理相同，也有张力控制装置和电眼扫描跟踪，因为模切过程中热封模版和模切版是固定不动的，所以当它们之间有偏差时，就靠电眼发出的脉；中来调节卷膜的位置，当位置合适时，热封膜和模切刀落下，完成热封和模切工艺。然后，热封膜和模切刀抬起，气缸活塞(控制上模版上下运动)上升到顶点以后推动感应器，此时感应器将脉：中信号反馈到PLC控制器，由PLC控制器控制下一行程的开始。
2．模切速度
本文所提及的SLA—230卷膜封口机的模切速度为800次／小时，每次可封多个杯子，工作效率较高。
3．模切精度
模切精度主要依靠电眼扫描，保证放入的卷材．喂料后的杯体、模切版的位置三位统一，以保证印刷图像被完整模切下来。模切精度要控制在±1mm。
4．热封温度
这也是工艺控制中的重要参数，根据材料不同，热封温度也有所差异，例如对于PE材料，温度控制在180~C较合适。
5．热封压力
热封压力对于封合的牢度起着相当大的作用。SLA-230卷膜封口机采用的热封模版压力较大，完全可以保证封合牢固。
四.果冻杯膜热封、模切故障及排除
1．杯膜起皱
产生原因：
(1)杯膜材料硬度偏低。
(2)热封温度偏高。
解决办法：
(1)选用硬度高一些的杯膜材料或将杯膜材料再复合一层。
(2)适当降低热封温度。
2．封合不牢
产生原因：
(1)热封温度不合适。
(2)杯膜材料热封层发生分层。
解决办法：
(1)根据材料种类不同选择合适的热封温度。
(2)选用适当成分的热封层材料。
3．模切偏差
产生原因：
(1) 为保证喂科顺利，杯孔和杯子之间会有一定缝隙，一般在0．50mm左右，当杯子靠近一边时，会产生切偏现象，这是产生偏差的主要原因。
(2)卷膜具有一定的韧性，在压力作用下会有一定的位移，造成切偏的现象。
(3)模切刀和模槽边有一定间隙，有时会有一些偏移。解决办法：
(1)电眼自动追踪纠偏卷膜，使卷膜的位置尽量和热封、模切位置重合。
(2)利用导柱纠偏。热封和模切的上模版的4个角上各有一个导柱，上下模合压时，导柱便插入下模版的定位孔，当偏差大于预定的数值时，导柱就会顶在下模版上，使机器急停，避免偏差。
随着人们生活水平的提高，对各种产品的新奇包装的要求也越来越多。各种赏心悦目的模切造型，如化妆品包装盒。儿童用品包装盒随处可见。在这种情况下，模切就有了更为广阔的市场。(作者: 郭凌华 谢旭军)
|
